Круглые сварные воздуховоды

Заглушка торцевая круглая сварная

Крестовина круглая сварная

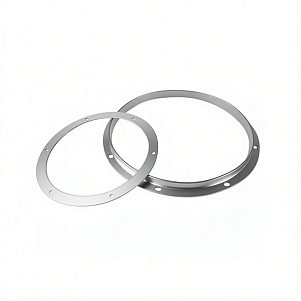

Круглые фланцы

Отвод 15 градусов круглый сварной

Отвод 30 градусов круглый сварной

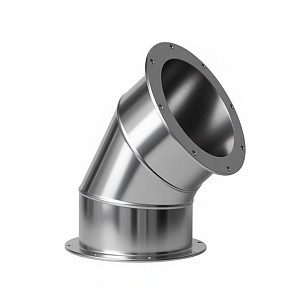

Отвод 45 градусов круглый сварной

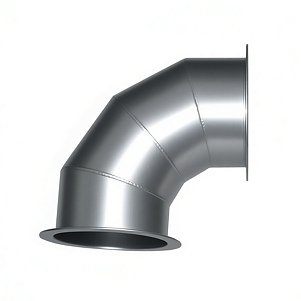

Отвод 90 градусов круглый сварной

Переход с круглого сечения на круглое сечение сварной

Прямой участок воздуховода (сварной круглый)

Цена от: 1,100.00 ₽

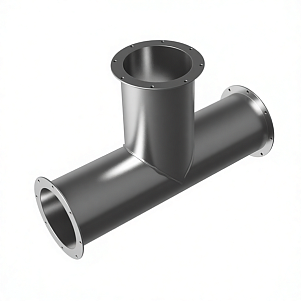

Тройник круглый сварной

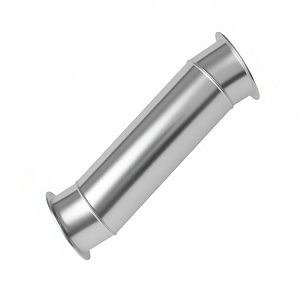

Утка круглая сварная

Круглые воздуховоды и газоходы промышленные

Движение воздушных смесей в вентиляционных каналах, системах воздушного отопления, кондиционирования осуществляется по воздуховодам. В большинстве случаев сечение оборудования — круглое, так как такая форма способствует повышенной аэродинамике потоков. В Группе компаний МеталлЭнергоХолдинг можно заказать по цене производителя стальные круглые сварные воздуховоды для прямых и криволинейных участков вентиляции.

Конструкция сварных воздуховодов

Круглое сварное воздуховодное оборудование представляет собой металлоконструкцию, собранную из стальных унифицированных деталей — для сборки используют:

прямые участки различного диаметра и длины;
отводы — 15°, 30°, 45° и 90°;
утки — фасонные детали для соединения воздуховодов, проходящих на разном уровне, или обхода препятствий без резких поворотов;
переходы с одного размера диаметра на другой и с круглого сечения на прямоугольное;
тройники и крестовины, с помощью которых выстраивают узлы ответвлений в системе;
заглушки торцевые — для закрытия концевых отверстий воздуховода.

Проектирование конструкций сварных воздуховодов осуществляют в соответствии с требованиями СП 60.13330.2020. Размеры деталей и схемы сборки круглых сварных воздуховодов определены ГОСТ 70349-2022, ТУ 36-736-93 и ВСН 353-86. Основу определяют прямые трубные участки диаметром от 100 до 2000 мм.

Характеристики участков воздуховода круглого сечения

Параметр	Значение
Длина участка прямого, м	2,5; 3; 4; 5; 6 — до 12
Толщина листовой стали, мм (не менее)	размер диаметра сечения воздуховодов, мм
0,5	100; 110;125; 160; 200
0,7	225; 250; 280; 315; 355; 400; 450
1,0	500; 560; 630; 710; 800
1,2	900; 1000; 1120; 1250; 1400; 1600
1,4	1800; 2000

Производство воздуховодов с доставкой

При изготовлении воздуховода с круглым сечением выбирают листовую сталь по условиям сварочных работ и эксплуатационным условиям вентиляционного канала. Длинные, прямолинейные участки выполняют сварными прямошовными и сварными спирально-навитыми. Сборочные комплектующие детали преимущественно имеют прямой сварной шов. Соединение деталей воздуховода в систему — муфтовое (ниппель), бандаж или фланцевое. Для изготовления воздуховодов используют тонколистовую горячеоцинкованную сталь. Марку стали выбирают в зависимости от назначения конструкции круглых сварных воздуховодов и химического состава среды.

Если температура воздушной смеси свыше 80 °C, перемещаемые воздушные массы имеют повышенную влажность и содержат твердые, абразивного действия примеси — оборудование изготовляют из более толстой стали. Детали воздуховодов круглого сечения, выпускаемые с применением сварки, кроме оцинковки имеют защитное наружное и внутреннее антикоррозионное покрытие.

Воздуховоды - производство и поставка

МеталлЭнергоХолдинг поставляет оборудование из сертифицированной листовой стали. Купить круглые сварные воздуховоды вы можете, оформив заявку на сайте, по телефону компании +7 (3435) 96-38-61, прислав заявку с техническим заданием на адрес почты tagil@metatorg.ru. Предлагаем организовать недорогую доставку во все российские регионы и страны ближнего зарубежья.
